Coulisse tiroir 500mm

La glissière tiroir de longueur nominale 500 mm constitue la référence incontournable de la quincaillerie d'ameublement pour équiper les caissons profonds de cuisine, de dressing et de bureau. Conçue pour s'intégrer dans des meubles affichant une profondeur intérieure utile minimale de 503 mm à 510 mm, chaque coulisse tiroir de 500 mm garantit un guidage linéaire rigide, silencieux et parfaitement fluide, même sous forte charge.

Pourquoi la longueur 500 mm est le standard des meubles profonds

Dans l'agencement intérieur moderne et la menuiserie sur mesure, la profondeur de caisson de 550 mm à 600 mm hors tout représente la dimension standard des plans de travail de cuisine et des armoires de rangement. Une fois déduites l'épaisseur de la façade (16 mm à 19 mm), la rainure arrière et le panneau de fond de meuble (3 mm à 8 mm), la dimension nominale de 500 mm exploite de manière optimale le volume utile disponible. L'installation d'une glissières de tiroirs de cette longueur évite toute perte d'espace de stockage tout en conservant le jeu technique nécessaire à l'arrière du caisson pour la ventilation et le passage éventuel de câblages ou de tuyauteries.

Typologies de coulisses pour tiroir de 500 mm

Le choix d'un système de guidage de 500 mm dépend de la configuration du meuble, de l'esthétique recherchée et de la charge supportée :

Coulisses à billes en acier zingué

La coulisse pour tiroir à billes repose sur des profilés en acier laminé à froid intégrant des cages de billes en acier trempé. Ce principe mécanique confère une excellente rigidité latérale et une grande résistance à la torsion. Pour un montage latéral standard, l'espace d'encastrement requis est rigoureusement de 12,7 mm (1/2 pouce) de chaque côté. La largeur extérieure du tiroir doit donc mesurer 25,4 mm de moins que la largeur intérieure libre du caisson. Notre gamme s'étend des profilés discrets (rainure H27, H30, H35) jusqu'aux profilés renforcés universels à rainure 45 mm (H45) supportant jusqu'à 45 kg, et aux profilés de rainure 53 mm (H53) supportant jusqu'à 136 kg.

Coulisses invisibles sous tiroir

Pour préserver l'élégance des tiroirs en bois massif ou contreplaqué, la coulisse sous tiroir se dissimule intégralement sous le fond du bac. Les mécanismes métalliques deviennent invisibles à l'ouverture, mettant en valeur le travail d'ébénisterie. Ces ensembles intègrent des clips de fixation rapide permettant un réglage tridimensionnel fin de la façade pour un alignement parfait des jeux de menuiserie.

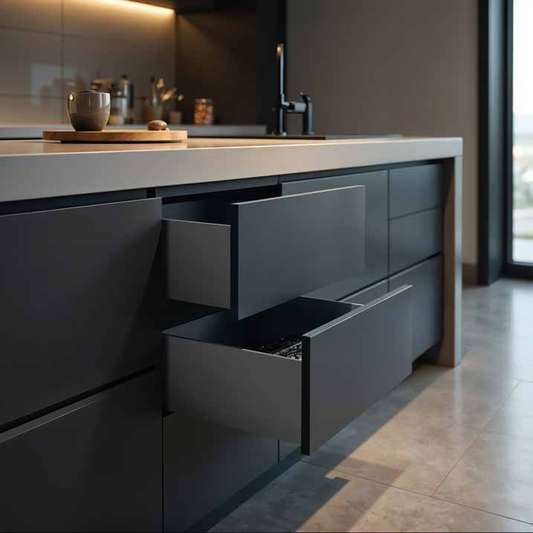

Systèmes de tiroirs complets à côtés métalliques

Pour simplifier l'usinage, les systèmes de tiroirs métalliques intègrent directement les coulisses synchronisées avec des parois latérales à double paroi en acier (finition blanc ou argent). Il suffit de découper un fond et un panneau arrière en panneau de particules de 16 mm. Disponibles en trois hauteurs :

• Basse (H: 68 mm) : Idéale pour les tiroirs à couverts, ustensiles plats et fournitures de bureau.
• Moyenne (H: 142 mm) : Le standard pour le linge, les casseroles moyennes et les provisions de cuisine.
• Haute (H: 185 mm) : Conçue pour les grands faitouts, les bouteilles, les provisions volumineuses ou les dossiers suspendus.

Glissières à rouleaux simples

L'ensemble de glissières à rouleaux en polyoxyméthylène (POM) blanc offre une solution économique et robuste pour les meubles d'appoint, tolérant de légers écarts dimensionnels lors de la pose.

Tableau comparatif des profilés et capacités de charge

Mécanismes de confort et de fermeture

Selon l'ergonomie et le design de façade de votre mobilier, plusieurs technologies d'assistance équipent nos coulisses de 500 mm :

• Fermeture amortie (soft-close) : Un piston hydraulique capture la course du tiroir sur les 30 à 50 derniers millimètres pour le freiner et le refermer en silence, sans à-coup ni claquement.
• Ouverture par poussée (Push to Open) : Un déclencheur mécanique réagit à une simple pression sur la façade. Ce système est indispensable pour concevoir des meubles modernes aux lignes épurées sans poignées apparentes.
• Système hybride (Push-to-Open + Amortisseur) : Combine le meilleur des deux technologies, permettant une ouverture par pression et une fermeture amortie silencieuse sur un même rail H45.
• Verrouillage mécanique (Auto-lock / Lock-in Lock-out) : Maintient le tiroir fermement bloqué en position fermée ou ouverte, une fonction essentielle pour les tiroirs de véhicules aménagés ou les établis mobiles d'atelier.

Règles de prise de cotes et pose au pas de 32 mm

Pour assurer un coulissement rectiligne et prolonger la durée de vie des roulements, le respect des cotes de pose est fondamental :

• Mesure de la profondeur : Mesurez la profondeur intérieure libre du meuble, de l'arrière de la façade fermée jusqu'au fond du caisson. Une coulisse de 500 mm nécessite au moins 503 mm de profondeur libre.
• Implantation au Système 32 : Les perçages de nos platines suivent l'entraxe standard de 32 mm avec un premier point de fixation fixé conventionnellement à 37 mm du chant avant du caisson.
• Séparation des profilés : Déclenchez le levier en plastique situé sur la glissière intermédiaire pour désolidariser le brin mobile (fixé au tiroir) du brin dormant (fixé au meuble).
• Visserie adaptée : Utilisez des vis à bois à tête fraisée de 3,5 x 16 mm avec empreinte PZ ou TX pour garantir un affleurement parfait et éviter que les têtes de vis n'obstruent le passage de la cage à billes. Pour les trous prétaraudés de 5 mm, privilégiez des vis Euro de 6,3 mm.
