Raccords de plan de travail

Un raccord de plan de travail est une ferrure d'assemblage mécanique conçue pour solidariser, aligner et presser de manière hermétique deux panneaux de cuisine au niveau de leur joint de jonction. Qu'il s'agisse d'un agencement d'angle en L, en U, ou de la pose d'un linéaire nécessitant une découpe sur un plan de travail Leroy Merlin ou un plan de travail IKEA, cette quincaillerie technique garantit une surface parfaitement plane et durablement étanche face aux contraintes d'usage quotidien.

Rôle mécanique et étanchéité de l'assemblage

Sur un meuble de cuisine, la zone de jonction entre deux panneaux en bois massif ou en panneau de particules stratifié est soumise à de fortes sollicitations : vibrations causées par les tiroirs et électroménagers, variations hygrométriques ambiantes et dilatation thermique. Sans serrage continu, la ligne de coupe finit inévitablement par s'ouvrir. Le boulon d'assemblage de plan de travail applique une force de traction axiale qui comprime les deux chants l'un contre l'autre. Cette compression homogène optimise l'action du mastic d'étanchéité ou de la colle hydrofuge (classe D3 ou D4), évitant le gonflement prématuré de l'âme du panneau causé par les infiltrations d'eau résiduelle.

Typologies de raccords et mécanismes de serrage

Le choix de la ferrure dépend des contraintes d'accès sous le caisson et du mode de serrage souhaité lors de la pose :

Boulons filetés classiques avec écrou hexagonal

Ce système traditionnel se compose d'une tige filetée M6 en acier nickelé ou zingué, complétée par deux platines de serrage incurvées (demi-lunes) et un écrou hexagonal. L'ajustement de la tension s'effectue pas à pas à l'aide d'une clé plate de 10 mm insérée directement dans le logement fraisé sous le panneau. Ce mécanisme robuste permet un dosage manuel millimétrique de la force de traction.

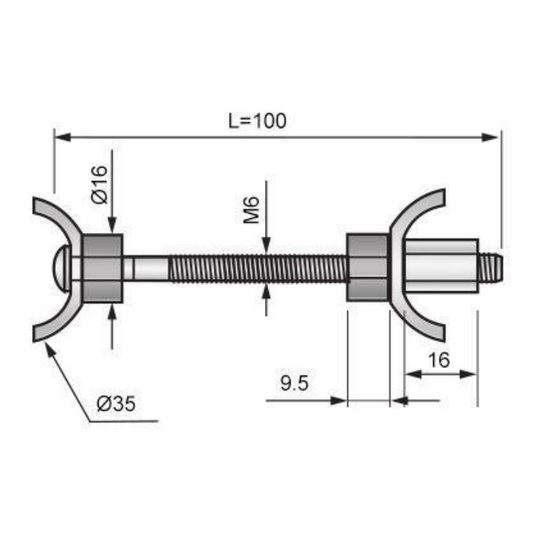

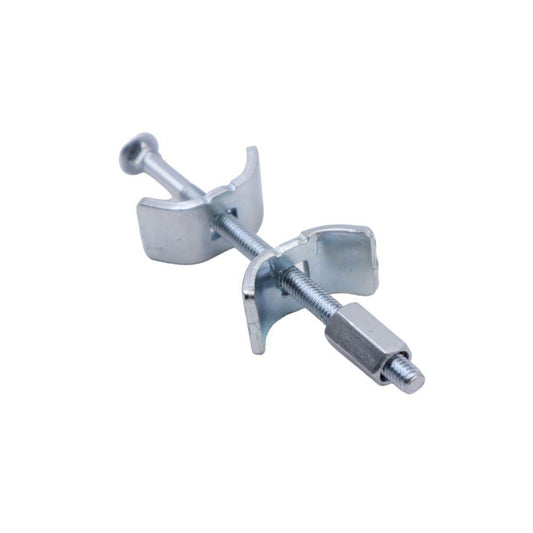

• Connecteur M6x100 mm : Le standard universel pour les plans de travail d'une profondeur classique de 600 mm.

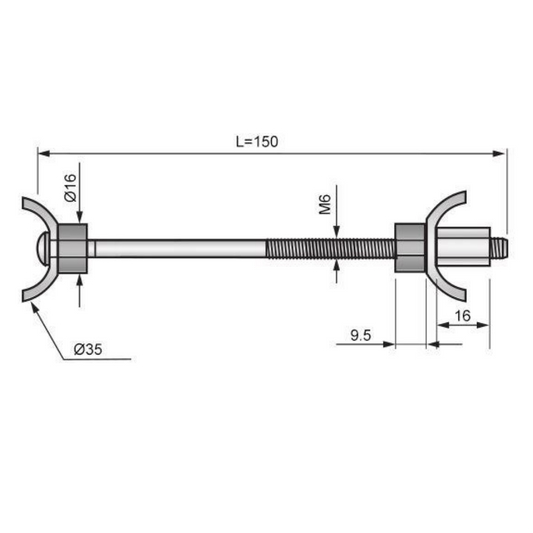

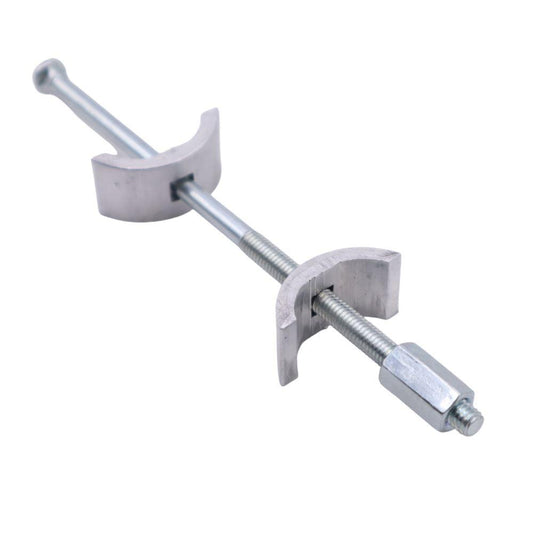

• Connecteur M6x150 mm : Solution idéale pour les découpes d'angle prononcées, les joints en onglet ou les sections très larges nécessitant un ancrage déporté.

Connecteurs rapides « Quick » à renvoi d'angle

Conçus pour optimiser le temps d'intervention des poseurs professionnels, les connecteurs rapides intègrent un engrenage mécanique à renvoi d'angle à 90°. Au lieu d'effectuer de multiples rotations fastidieuses dans un espace réduit, le serrage se fait par le dessus ou en biais à l'aide d'un embout hexagonal entraîné par une visseuse ou une clé Allen.

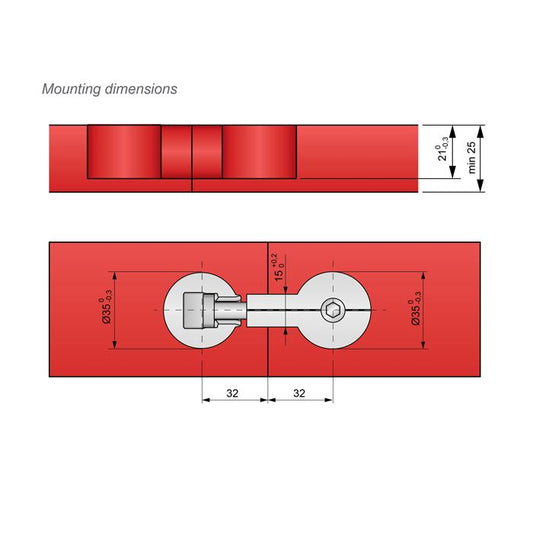

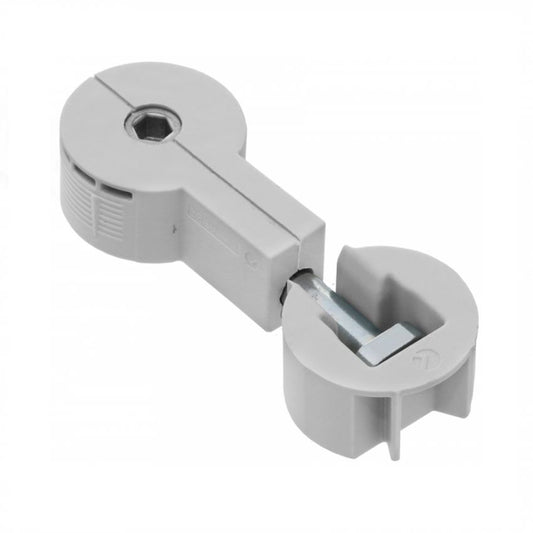

• Connecteur Quick 64 mm : Format compact spécifiquement étudié pour les usinages proches du chant avant ou les profils postformés à faible rayon, empêchant tout conflit mécanique avec l'arrondi.

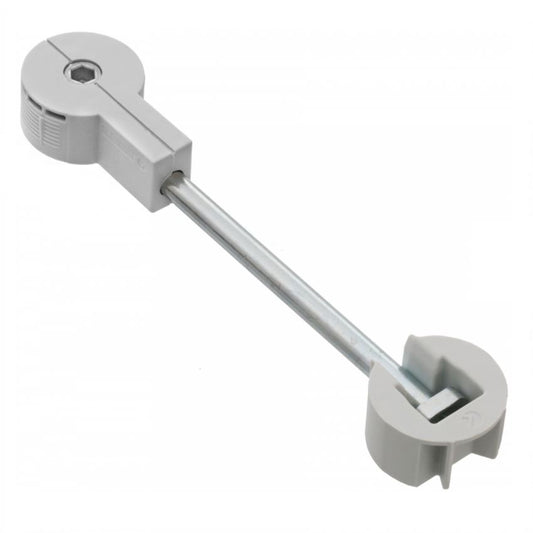

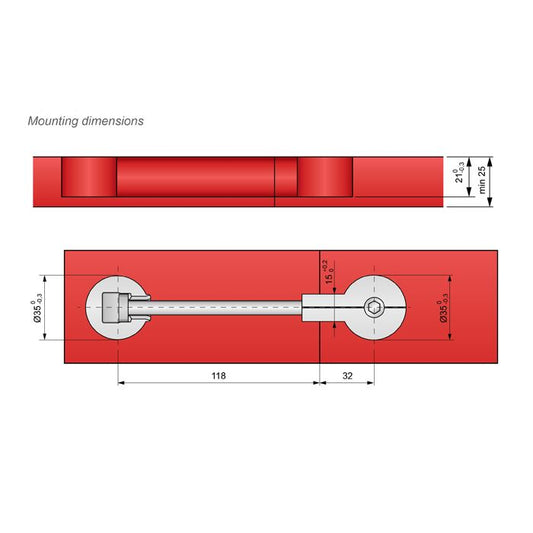

• Connecteur Quick 150 mm : Dédié aux portées importantes et aux grands plans de travail pour îlot central.

Bandes de jonction et profils de finition en aluminium

En alternative ou en complément de l'assemblage invisible par tirant, l'utilisation de bandes en aluminium permet de couvrir directement les chants bruts sans recourir à un fraisage défoncé de précision :

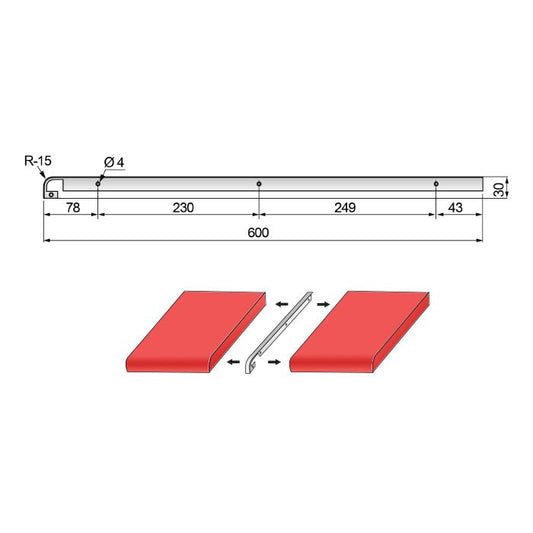

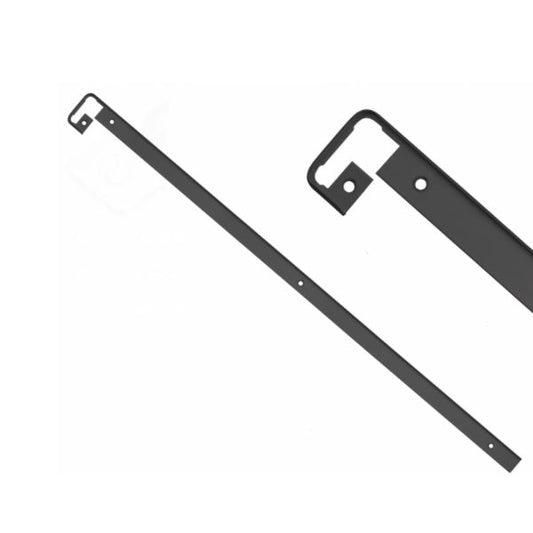

• Bande de connecteur droit : Profilé plat ou en T permettant d'abouter deux sections droites en assurant une transition propre. Modèles disponibles pour plans d'épaisseur 28 mm (rayon R-15) et 38 mm (rayon R-3).

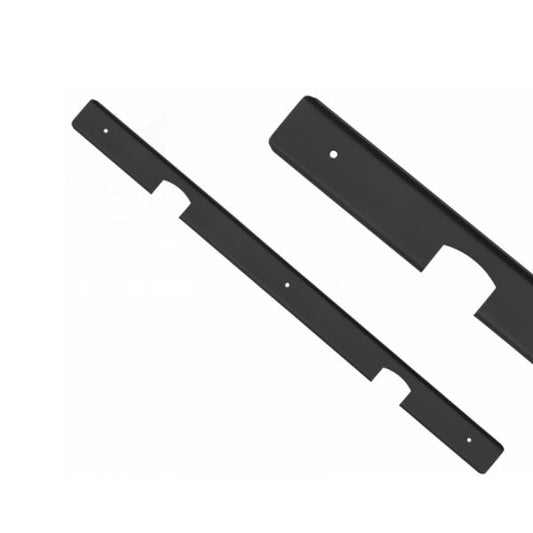

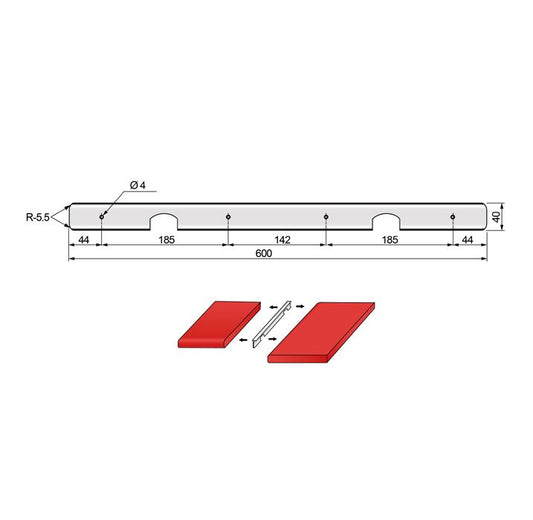

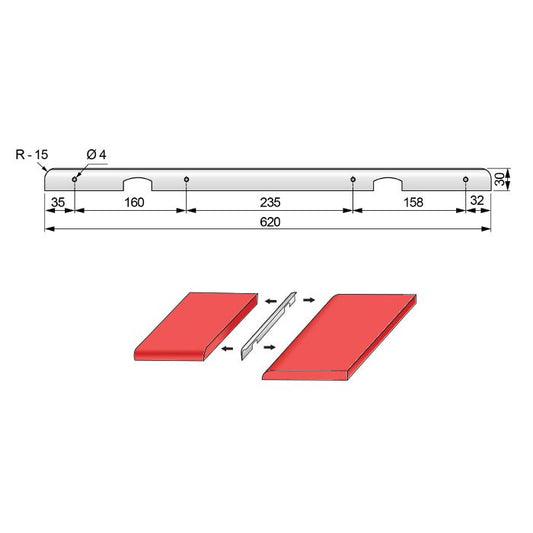

• Bande de connecteur perpendiculaire et bande d'angle : Destinées aux assemblages à 90° pour plans de travail de 28 mm ou 38 mm (rayons R-3 et R-5.5), disponibles en finitions anodisé argent, blanc thermolaqué et noir anodisé.
• Bande latérale de finition : Protège le chant de plan de travail exposé contre les chocs et l'humidité sur les extrémités visibles.

Grilles d'aération pour encastrement

Pour préserver l'intégrité de la structure et dissiper la chaleur dégagée par les fours encastrés, réfrigérateurs ou radiateurs sous plan, l'intégration d'une grille de ventilation en aluminium est recommandée :

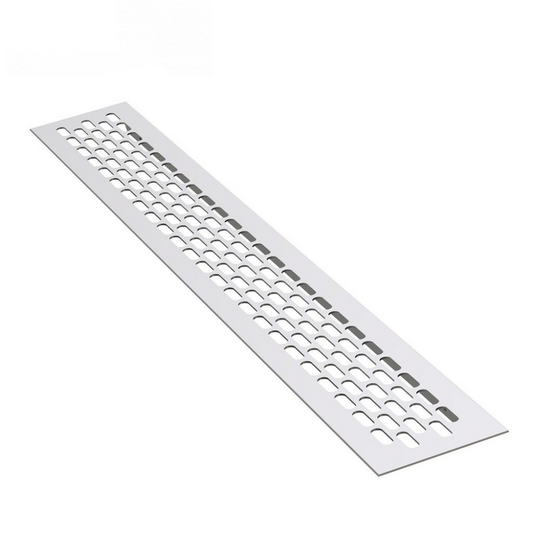

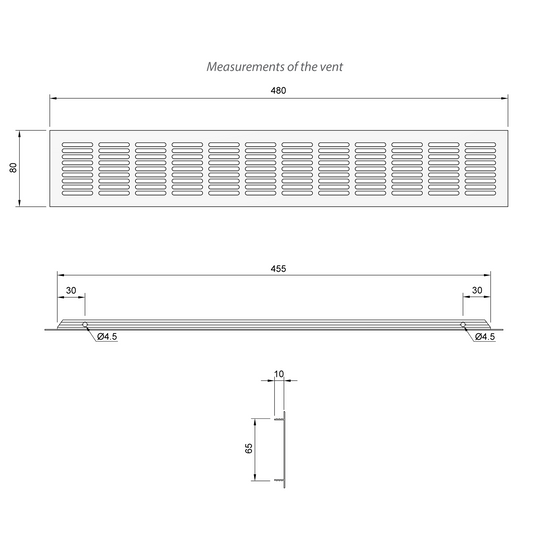

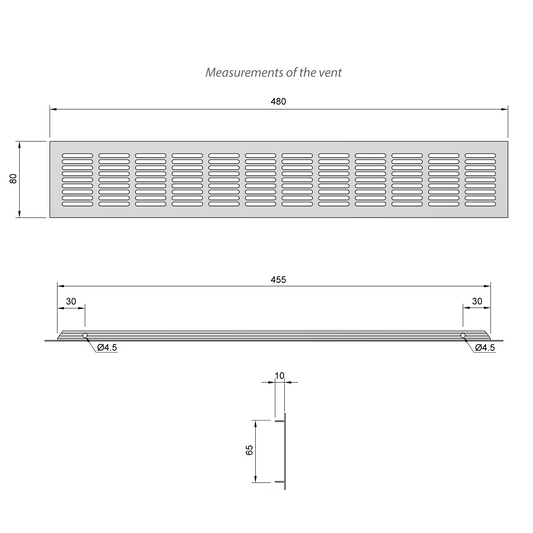

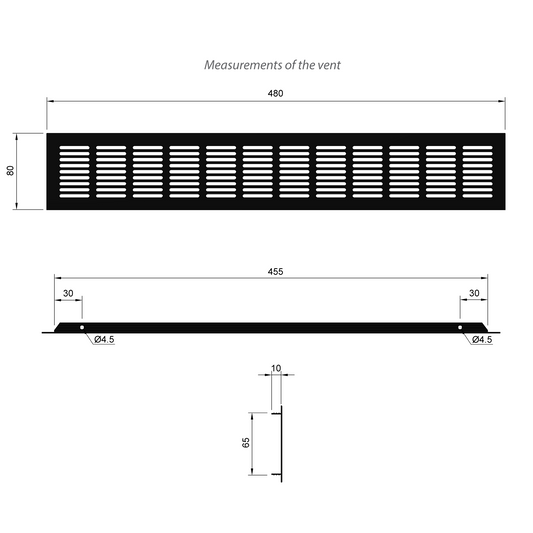

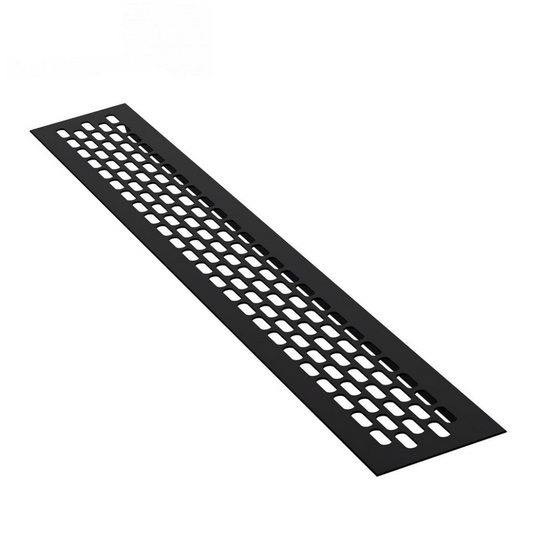

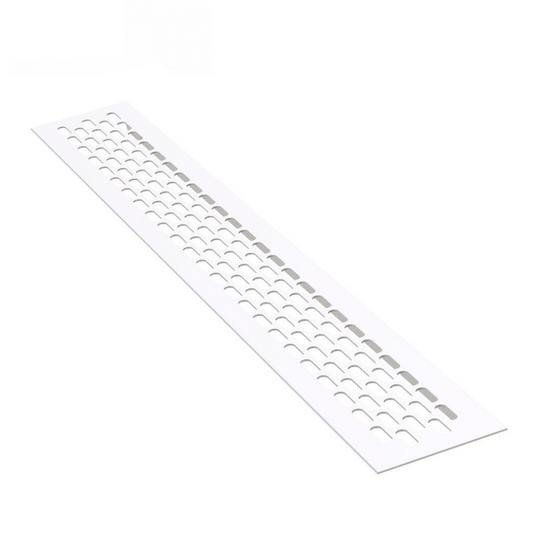

• Format 480x80 mm : Disponible en finitions argent, blanc et noir.

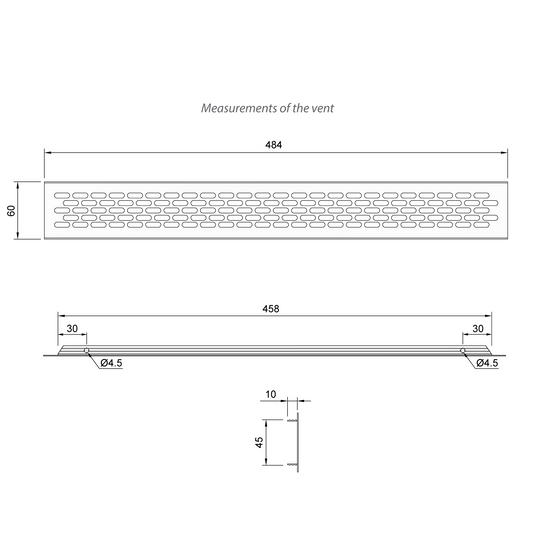

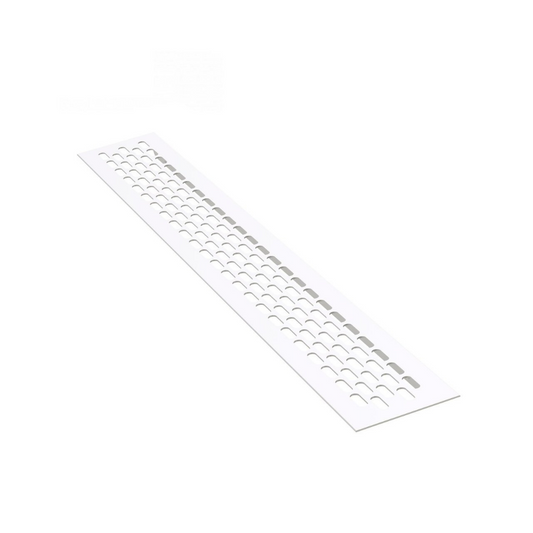

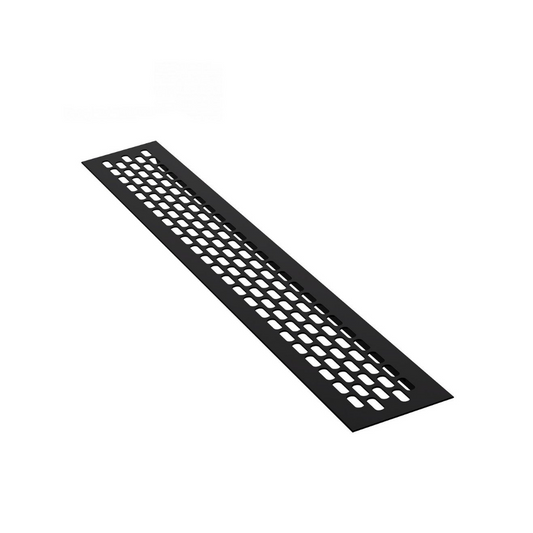

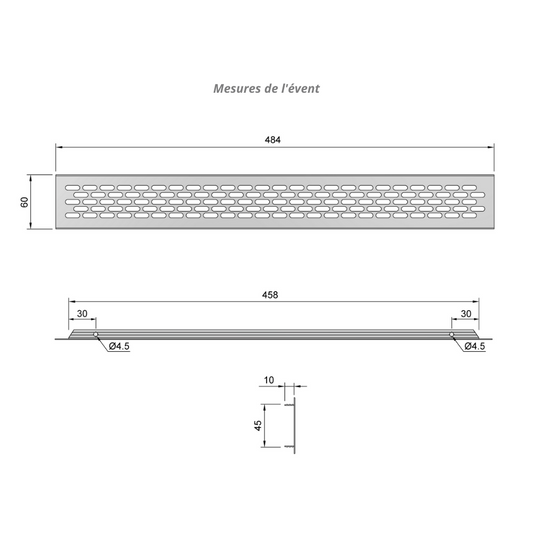

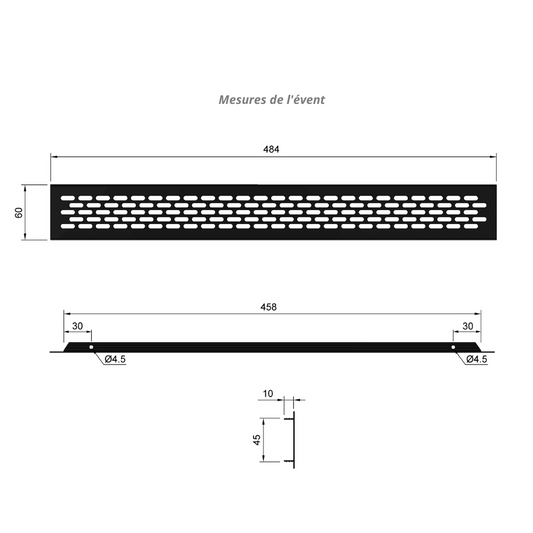

• Format 484x60 mm : Modèle compact pour intégration discrète, décliné en finitions argent, blanc et noir.

Spécifications techniques et cotes d'usinage

Étapes de pose et usinage à la défonceuse

Une installation soignée garantit un alignement vertical parfait et un joint invisible à l'œil nu :

1. Traçage et usinage des boîtiers : À l'aide d'une mèche Forstner de 35 mm ou d'un gabarit pour défonceuse, réalisez deux cavités sous les panneaux. Pour un panneau de 38 mm d'épaisseur, maintenez une profondeur d'usinage de 20 mm afin de positionner le tirant au centre neutre de la matière.
2. Création de la rainure de liaison : Fraisez une saignée de 10 à 12 mm de large reliant les deux logements de 35 mm pour loger la tige filetée M6. Respectez un retrait de 42 à 45 mm par rapport au chant pour un connecteur de 100 mm (25 à 28 mm pour un modèle de 64 mm).
3. Montage à blanc (Dry Fit) : Positionnez les éléments sans colle pour vérifier l'affleurement de la surface et l'absence de désaffleur vertical. L'emploi de lamelles ou de tourillons d'alignement est fortement conseillé.
4. Encollage et étanchéification : Appliquez généreusement un cordon continu de mastic ou de colle hydrofuge sur toute la tranche du stratifié.
5. Serrage progressif : Insérez les ferrures puis serrez alternativement les écrous jusqu'à observer un léger refoulement continu du produit d'étanchéité sur la ligne de surface.
6. Nettoyage : Essuyez immédiatement le surplus de mastic à l'aide d'un chiffon propre imbibé d'un solvant adapté sans altérer le revêtement de surface.
